RULMAN TEKNİK REHBERİ

Doğru rulmanı daha kolay seçin.

Ölçü, kapak-keçe tipi, iç boşluk ve sitede kullanılan NTN / SNR kodlarını hızlıca yorumlamak için hazırlanmış kısa teknik rehber.

Ölçüler Kapak / Keçe C3 / İç Boşluk Kod Okuma Kod Sözlüğü

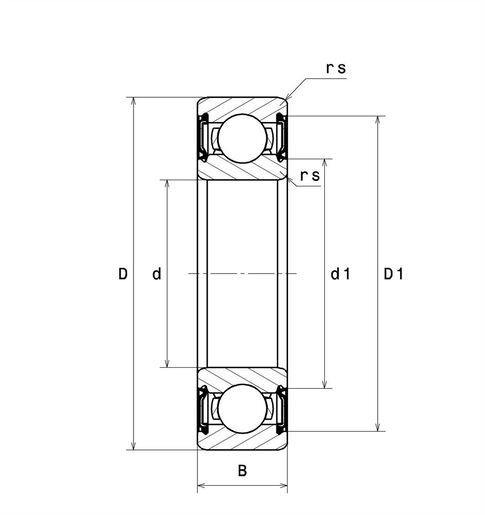

Rulman ölçüleri nasıl okunur?

Ürün aramasında kullandığımız üç temel ölçü bunlardır.

İç çap

Rulmanın mile geçen iç çapı.

Dış çap

Rulmanın dış bileziğinin toplam çapı.

Genişlik

Rulmanın eksen doğrultusundaki toplam genişliği.

Örnek 6205 = 25 × 52 × 15 mm d × D × B

Eksenel bilyalı: üçüncü ölçü H (yükseklik) olarak gösterilir.

10X kapaklı oynak makaralı: kendi d × D × B ölçüsü esas alınır; standart 222xx genişliğiyle aynı kabul edilmez.

Açık, metal kapaklı ve keçeli rulman

Kapama tipi kullanım ortamına göre seçilir; NTN ve SNR aynı özelliği farklı suffixlerle ifade edebilir.

Açık Rulman

İki tarafı açık yapı. Kapak veya temaslı keçe bulunmaz.

NTN —SNR —

Metal Kapaklı

Her iki tarafta metal koruyucu kapak bulunan yapı.

NTN ZZSNR ZZ

Çift Tarafı Keçeli

Her iki tarafta temaslı sızdırmazlık bulunan yapı.

NTN LLUSNR EE

Çift sıra eğik bilyalı: sitedeki NTN varyantlarında çift tarafı plastik kapak CLLD, metal kapak ise CZZ olarak görülebilir.

CN, C3 ve C4 ne demek?

C3 ve C4 kalite seviyesi değil, rulmanın radyal iç boşluk sınıflarıdır.

CN / Normal Standart iç boşluk

Genel uygulamalarda kullanılan normal radyal iç boşluk sınıfı.

→

C3 Normalden daha büyük iç boşluk

Sıcaklık, sıkı geçme veya çalışma şartları nedeniyle daha fazla çalışma boşluğu gereken uygulamalarda kullanılabilir.

→

C4 C3'ten daha büyük iç boşluk

Sitedeki bazı oynak makaralı ve EF800 varyantlarında görülen daha büyük radyal boşluk sınıfı.

Not: C3 veya C4 “daha kaliteli rulman” anlamına gelmez. Doğru boşluk sınıfı uygulama şartına göre seçilir.

Rulman kodunu hızlı okuyun

Ana ürün kodu, sızdırmazlık ve boşluk bilgisi birlikte okunur.

6205ZZC3

6205 Ana rulman kodu

ZZ Çift metal kapak

C3 C3 iç boşluk

6205LLUC3

6205 Ana rulman kodu

LLU NTN çift tarafı keçeli

C3 C3 iç boşluk

S6205EEFD

S6205 SNR paslanmaz seri

EEFD İlgili paslanmaz ürün varyantı

Sitede karşılaşacağınız ek kod yapıları

Yalnız mevcut katalogda kullandığımız pratik farklar.

62/22 Slash kodun parçasıdır

62/22 ile 6222 aynı ürün değildir; aramada ve ölçü kontrolünde ayrı değerlendirilir.

51105 Eksenel bilyalı ölçüsü

Eksenel bilyalı ürünlerde ölçü gösterimi d × D × H şeklindedir; üçüncü değer B değil H'dir.

7205BG7005UCG/GNP42 Eğik / yüksek hassasiyetli

Standart NTN B tipi 40° temas açılıdır. Yüksek hassasiyetli tarafta UCG = 15°, UADG = 25°; D2 ise eşlenmiş 2'li takımı ifade eder.

15° tekli7005UCG/GNP42Kod geçiş referansı: NSK 7005CTRSULP3 · FAG B7005-C-T-P4S-UL 15° 2'li7005UCGD2/GNP42Kod geçiş referansı: NSK 7005CTRDULP3 · FAG B7005-C-T-P4S-DUL 25° tekli7005UADG/GMP42Kod geçiş referansı: NSK 7005A5TRSULP3 · FAG B7005-E-T-P4S-UL 25° 2'li7005UADGD2/GMP42Kod geçiş referansı: NSK 7005A5TRDULP3 · FAG B7005-E-T-P4S-DUL

22314 EAKW33C3 Konik delik + yağlama + C3

K konik deliği, W33 yağlama oluğu/deliklerini, C3 artırılmış radyal boşluğu belirtir.

22322 EF800 Titreşim uygulaması

EF800 titreşimli uygulamalara yönelik özel yapı; masif pirinç kafes ve özel C4 boşlukla kullanılır.

10X22216EAW33EE Kapaklı, non-ISO genişlik

10X kapaklı varyantın genişliği standart açık 22216 ile aynı değildir; ürünün kendi d × D × B ölçüsü esas alınır.

NTN / SNR kod sözlüğü

Bu tabloda sitedeki aktif ürünlerde karşılaştığımız temel NTN / SNR kodları yer alır; WordPress panelindeki Kod Sözlüğü bölümünden yönetilir.

Özellik	NTN	SNR	Açıklama
Açık rulman	`—`	`—`	Kapak veya keçe bulunmayan standart açık yapı.
Çift tarafı keçeli	`LLU`	`EE`	Her iki tarafta temaslı sızdırmazlık.
Çift tarafı metal kapaklı	`ZZ`	`ZZ`	Her iki tarafta metal koruyucu kapak.
C3 iç boşluk	`C3`	`C3`	Normal sınıftan daha büyük radyal iç boşluk.
SNR paslanmaz seri	`—`	`S…EEFD`	Örnek: S6205EEFD. Paslanmaz ürün ailesi.
C4 iç boşluk	`C4`	`C4`	C3 sınıfından daha büyük radyal iç boşluk.
Konik delik	`K`	`K`	Konik delikli rulman varyantını belirtir.
Yağlama oluğu ve delikleri	`W33 / D1`	`W33`	Oynak makaralı rulmanlarda dış bilezikte yağlama oluğu ve delikleri; kod ailesine göre D1 veya W33 görülebilir.
Çelik kafesli oynak makaralı	`EA`	`EA`	EA kodlu oynak makaralı varyantlarda preslenmiş çelik kafes yapısı.
Masif pirinç kafesli oynak makaralı	`EM`	`EM`	EM kodlu oynak makaralı varyantlarda işlenmiş masif pirinç kafes yapısı.
Kapaklı oynak makaralı / non-ISO genişlik	`10X…EE`	`10X…EE`	Kapaklı oynak makaralı varyant; 10X ürünün B genişliği standart açık 222xx ürünle aynı varsayılmaz.
Titreşim uygulaması	`EF800`	`EF800`	Titreşimli uygulamalar için özel oynak makaralı yapı; masif pirinç kafes ve özel C4 boşluk.
40° temas açısı	`B`	`—`	Sitedeki NTN tek sıra eğik bilyalı B / BG / BL1G varyantlarında 40° temas açısı.
Çift sıra eğik bilyalı keçeli	`CLLD`	`—`	Sitedeki NTN 5xxxSCLLD varyantlarında çift tarafı plastik kapaklı yapı.
Çift sıra eğik bilyalı metal kapaklı	`CZZ`	`—`	Sitedeki NTN 5xxxSCZZ varyantlarında çift tarafı metal kapaklı yapı.

Rulman seçerken hızlı kontrol

Ölçü eşleşmesi tek başına her uygulama için yeterli değildir.

1Ölçü

d, D ve B değerlerini kontrol edin.

2Kapama tipi

Açık, metal kapaklı veya keçeli ihtiyacını belirleyin.

3İç boşluk

CN, C3 veya gereken diğer sınıfı uygulamaya göre seçin.

4Ortam

Nem, kir, sıcaklık ve korozyon şartlarını dikkate alın.

5Yük / devir

Yüksek yük ve yüksek devirde ürün teknik verilerini ayrıca kontrol edin.

Montajda temel noktalar

Doğru ürün kadar doğru montaj da rulman ömrünü etkiler.

Temiz çalışın. Rulman ve oturma yüzeylerini kirden koruyun.

Kuvveti doğru bileziğe uygulayın. Montaj kuvvetini yuvarlanma elemanları üzerinden aktarmayın.

Uygun ekipman kullanın. Kontrolsüz darbe yerine uygun montaj aparatı tercih edin.

Yağlama şartını kontrol edin. Uygulamaya uygun gres/yağ ve çalışma sıcaklığı önemlidir.

Bu sayfa hızlı ürün seçimine yardımcı olan genel teknik bilgidir. Kritik yük, hız, sıcaklık veya özel uygulamalarda ilgili ürünün teknik verileri ayrıca kontrol edilmelidir.
